Графики

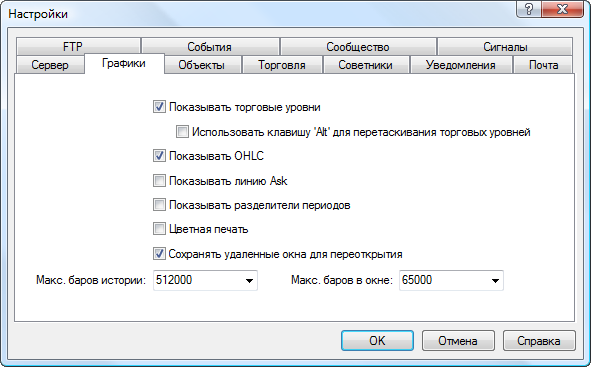

Графики отражают динамику изменения цен финансовых инструментов. В этой вкладке сгруппированы настройки отображения графиков и параметров исторических данных.

Графики

Изменение параметров в этой вкладке не повлечет за собой глобальных перемен в работе терминала.

  • Показывать торговые уровни
    Располагаемые прямо на графике линии открытых и отложенных ордеров позволяют наглядно увидеть, где именно была открыта позиция, когда сработает отложенный ордер, Stop Loss или Take Profit. Эта опция облегчает работу трейдеров и позволяет избежать некоторых ошибок, вызванных человеческим фактором. Для ее включения необходимо выставить флажок "Показывать торговые уровни" и нажать кнопку "ОК". При этом на графике появятся линии, соответствующие ценам открытия позиций и выставленных ордеров. Разумеется, если не выставлен ни один ордер или не открыта ни одна позиция, никаких уровней на графике отображаться не будет. Также следует помнить, что эта опция действует только для открытых позиций и ордеров. Ни одна закрытая позиция не подпадают под действие этой опции.
  • Использовать клавишу "Alt" для перетаскивания торговых уровней
    Данная опция предусмотрена для удобства управления отложенными ордерами и стоп-уровнями на графике. По умолчанию, когда данная опция выключена, ордера и стоп-уровни на графике перемещаются мышью (drag'n'drop). Если на графике находится множество объектов, вы можете случайно переместить один из них вместо уровня. В таком случае, включите данную опцию. После этого вы также сможете перемещать торговые уровни мышью, но при этом будет необходимо удерживать клавишу "Alt".
  • Показывать OHLC
    Графики отражают динамику цен, но зачастую точные параметры бара определить на глаз очень сложно. Опция "Показывать OHLC" помогает в этой ситуации. Она помещает в левый верхний угол каждого графика дополнительную информационную строку. В ней, кроме названия инструмента и периода графика, перечислены также цены последнего бара. Запись цен имеет формат: OPEN, HIGH, LOW и CLOSE (OHLC) — цена открытия бара, максимальная цена бара, минимальная цена и цена закрытия соответственно. Таким образом, перед глазами всегда оказывается точное значение последнего бара.
  • Показывать линию Ask
    Бары в терминале строятся и отображаются только по Bid-ценам. Однако при открытии длинных позиций и закрытии коротких всегда используется Ask-цена. При этом она никак не отражена на графике, ее нельзя увидеть. Чтобы более точно контролировать свою торговую деятельность, можно включить параметр "Показывать линию Ask". По выполнении этой команды на графике появится дополнительная горизонтальная линия, соответствующая Ask-цене последнего бара.
  • Показывать разделители периодов
    На горизонтальной оси графика отображаются дата и время каждого бара. Ценой деления этой горизонтальной шкалы является выбранный период (таймфрейм). Опция "Показывать разделители периодов" наносит на график дополнительные вертикальные линии, соответствующие границам более крупного таймфрейма. Так, для графиков с периодом от M1 до H1 строятся дневные разделители, H4 — недельные, D1 — месячные, а W1 и MN1 — годовые.
  • Цветная печать
    Терминал позволяет печатать не только черно-белые, но и цветные графики движения цен. Они более удобны для аналитических целей, чем черно-белые. Чтобы включить эту опцию, необходимо выставить флажок "Цветная печать" и нажать кнопку "ОК". После этого, если позволяет принтер, печать всех графиков будет цветной.
  • Сохранять удаленные окна для переоткрытия
    Терминал позволяет восстанавливать удаленные из рабочей области графики. Если включена опция "Сохранять удаленные окна для переоткрытия", при удалении графика в каталоге /DELETED сохраняется его шаблон. В будущем, воспользовавшись командой меню "Файл — Открыть удаленный", можно восстановить любой удаленный график. Например, закрыв четырехчасовой график EURUSD, можно восстановить его. При этом график будет также четырехчасовым, и все его настройки вместе с наложенными элементами (индикаторами, линейными инструментами) будут также восстановлены.
  • Макс. баров в истории и в окне
    Существует разница между хранимыми в истории и отображаемыми на графиках барами. Она обусловлена тем, что на жестком диске может храниться любое количество баров, на которое хватает объема. В то же время отображение баров на графиках ограничено ресурсами компьютера. Для расчета значений технических и пользовательских индикаторов также используются бары, отображаемые на графике. При одновременном использовании множества индикаторов и большом количестве отображаемых данных свободные ресурсы компьютера (загрузка центрального процессора и объем свободной оперативной памяти) могут быстро закончиться. Чтобы избежать подобных проблем, можно самостоятельно задать объем отображаемых на графиках данных. Это можно сделать, выбрав подходящее значение из выпадающего списка или записав вручную в поле "Макс. баров на графике". В поле "Макс. баров в истории" задается количество хранимых на жестком диске баров. В дальнейшем это значение будет использоваться для тестирования советников. Здесь можно записать любое количество баров.

Внимание:

  • при закрытии графика сохраняется не большее количество баров, чем указано в поле "Макс. баров в истории";
  • при открытии графика загружается не большее количество баров, чем указано в поле "Макс. баров на графике". При этом в процессе подкачки котировок количество баров на графике может превышать это значение;
  • значения опций "Показывать линию Ask", "Показывать OHLC" и "Показывать разделители периодов", заданные в этом окне, являются параметрами по умолчанию. Для каждого конкретного графика эти же параметры могут быть заданы индивидуально в окне настройки;
  • значения опций "Показывать торговые уровни", "Цветная печать" и "Сохранение шаблонов удаленных графиков", заданные в этом окне, влияют на все графики и вступают в силу сразу же после нажатия кнопки "ОК".
